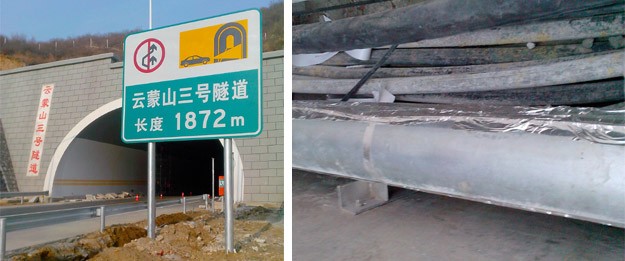

隧道消防管道自限式電伴熱技術性能 1,、導電材料為銅芯導線,。 2、外護套為阻燃復配材質,。 3,、金屬絲編織屏蔽。 4,、現場溫度控制器,,防爆等級: 5、電伴熱帶和電源接線盒及電氣連接盒等所有設備材料均符合國家標準,。 6,、所有伴熱體節能熱系統的附件防護等級為IP65。 7,、電伴熱帶所能耐受的最高暴露溫度滿足設計溫度要求,。 8、在節能伴熱線接線處通過端子連接動力電纜和電伴熱帶,。 9,、節能伴熱線的安裝空間在管線的斜下方,電伴熱嚴禁與其它伴熱方式混用,,防止伴熱線線損傷。 10,、所有節能伴熱附件(電源接線盒,、三通、兩通,、尾端等)均為原廠非一次性產品,。 產品符合有關國家標準的規范,、以及本技術協議的關條款,標準和規范包括: GB14048-2002 低壓開關設備和控制設備 GB7251-1998 低壓成套開關設備和控制設備 GB/T4026-1992 電器設備接線端子和特定導線端的識別及需用字母數字系統的通則,、 GB3836.1-2000 爆炸性氣體環境用電氣設備第1部分:通用要求 GB1958.1-2004 爆炸性氣體環境用電氣設備伴熱器第一部分:通用和試驗要求
一,、隧道消防管道安裝前的準備 (一)設計圖 1、施工前應有一份完整的設計圖,圖中應包括以下各項資料: 2,、隧道消防管道線路編號:在供電點用長方格表示,。 3、線路所需伴熱線長度伴熱線型號,。 4,、每米管道長度所需伴熱線長度,數目大于前者為纏繞布線,。 5,、每個閥門所需伴熱線長度。 備注: 1,、伴熱系統配套材料附件清單,。 2、溫控系統配件材料附件清單,。 3,、施工時所需材料清單。 4,、設計考慮參數和所采用保溫材料規格,。 (二)準備工作 (A)管道系統: 1、管道系統與配件都已施工完畢,。 2,、防銹防腐涂層已干透。 3,、管道系統施工和規格與設計圖中所示一致,。 4、鏗去所有毛刺和利角,。 (B)伴熱線和配件: 1,、伴熱線表面是否有破損。 2,、伴熱線的絕緣性能良好(要求用搖表在1000VDC測試時絕緣電阻為20兆歐),。 3.伴熱線與所有配件的型號與設計要求一致。 (C)現場準備 將一卷伴熱線與卷筒放置于一支架上并放置于在線路其中一端附近,。 沿管道布伴熱線并避免下列事項: 1,、放置伴熱線于毛刺和利角上。 2,、用力拉扯伴熱線,。 3,、腳踏或重物放置熱線上。 二,、隧道消防管道的安裝 (一)多根電熱帶施工法(通常使用多根方式) 1,、設計圖指明纏繞系數為(n=1,2…)一般用于大口徑管道上,,方法如下: * 電熱帶由管道線路一端起布線至尾端再回頭至起點,,路線等于系數。(但注意最大使用長度) * 電熱帶由管道線路一端至尾端輪流依次布線次數等于系數,。 * 后備系統,,關鍵管道作后備應急用。所以每一線路都應當作獨立線路安裝,,并有獨立的供電點,。 應注意: 1、散熱體應有設計所需電熱帶的長度,。 2,、電熱帶可互相重疊或交叉。 3,、纏繞方法應盡可能使散熱體必要時隨時可拆除進行維修或更換而不損壞電熱帶或影響其它線路,。 4、在使用二通或三通配件處,,電熱帶各端應預留40cm左右長度,。 (二)配件的安裝 1、按設計圖要求選用配件,。 2,、所采用密封圈需與電熱帶相配并和防水封膠結合。 3,、供電接線盒盡可能接近管道線路供電端,。 4、按配件安裝說明書準備線口,。 5,、每一線端應預留一小段電熱帶以便將來維修時用。 (三)保溫層安裝 伴熱電纜施工測試后立即進行保溫層安裝,,并注意以下各點: * 所采用保溫層的材料,,厚度和規格與設計圖要求符合。 * 施工時保溫材料必須干燥,。 * 保溫層外應加防水外罩,。 * 保溫層施工時應避免損傷電熱帶。 * 保溫層施工后應立即對電熱帶進行絕緣測試,。 * 在保溫層外加警示標簽注明“內有電熱帶”更需注明所有配件的位置,。 三、調試檢測 1,、電伴熱系統安裝完工后,,必須逐個回路進行電氣測試:用1000V的兆歐表檢查系統的絕緣電阻,電伴熱帶線芯與地線應不小于2MΩ,。正常后,,再檢查系統的直流電阻是否正常。其阻值大小是否與所設計管線的功率相符合,。送電前應測量該管線的電阻,、絕緣電阻,通電后測出電流,,并做好記錄,。 2、保溫施工結束后,,必須重點檢查電伴熱系統,,在各參數正常情況下,可連續試運行24小時,。情況異常,,必須協同有關人員及時處理。 3,、電伴熱系統施工完畢,,應在管道防護層外粘貼電伴熱“警示標記”,以提醒人們注意安全,。 4,、除上述安裝要求外,電伴熱帶的安裝,,調試和運行必須遵循國家頒布的“爆炸危險場所電氣安全規程”和“電氣裝置安裝工程及驗收規定”等標準和規范中的有關條文,。 5、電熱帶配電系統應具有過載,、短路和漏電保護功能,,并考慮三相平衡用電。 特別提示:在電熱帶安裝過程中,,當電熱帶敷設好后需及時進行保溫,,并且一定要保證保溫質量,即保溫棉質量和施工質量,。尤其在做保溫防護(鐵皮)時千萬注意不能損傷電熱帶,,否則會造成損失。
